BVEM Vibroflot de alimentação de fundo Estrutura de pilha de caminhada Tipo utilizado para melhoria do solo mole de argila de lama

A alimentação Vibro-bottom é uma aplicação de extensão da vibroflotação tradicional para expandir a gama aplicável da tecnologia de vibroflotação.

A special vibroflotation method which can realize the filling material direct reaching at the real-time borehole bottom position of pile making through the feeding pipe attached to the vibroflotation equipment, e realiza a fabricação de colunas de pedra ou pilhas de areia.

Desenvolvimento da Vibroflotação de Alimentação:

1. Entender o âmbito de aplicação da vibroflotação, pode ser utilizado para melhoria do solo de lodo, construção offshore, construção por método seco e projetos que exigem um diâmetro de controlo preciso

2De acordo com a condição, equipamentos personalizados podem ser realizados para executar a construção sob diferentes situações.

3. Todo o processo de registro de dados de construção e construção automática pode ser realizado

4- Facilitar a redução do desperdício de pedra e realizar construções ambientais e verdes

5O método de secagem, água e ligação de ar e água pode ser realizado.

6Pode realizar a construção de colunas de pedra pulverizadas.

Tipo de armação de pilha de alimentação inferior vibroflot

Perfil da estrutura

Estrutura principal do sistema de vibração de alimentação inferior do tipo "campo de pilha"

1. BJZC-BFS-400-180 vibrador com cavidades de pressão de ar duplo bloqueado projetado.

2. ZB200 estrutura de pilha de caminhada suportando hospedeiro com coluna 38m

3- Traçador com bocal.

4. Todo o processo de construção sistema de controlo de qualidade automático

Características

1. Cavidades de pressão de ar duplamente fechadas:

Tal como mostra a figura 2, o sinal de posição da cavidade de pressão de bloqueio duplo refletido pelo sensor para indicar que a porta da câmara superior e a porta da câmara inferior se abrem e fecham alternadamente,uma certa pressão de ar é sempre mantida no tubo de limpeza para garantir a rápida queda de pedras.

Na construção de áreas offshore, pode efetivamente evitar que a água externa desligue para o gasoduto ou mesmo flua de volta para a cavidade.Este equipamento de sistema é amplamente utilizado em projetos com grande profundidade de pilha ou projetos de coluna de pedra de vibração subaquática.

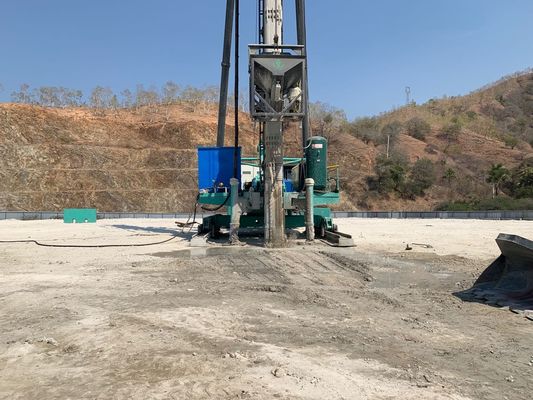

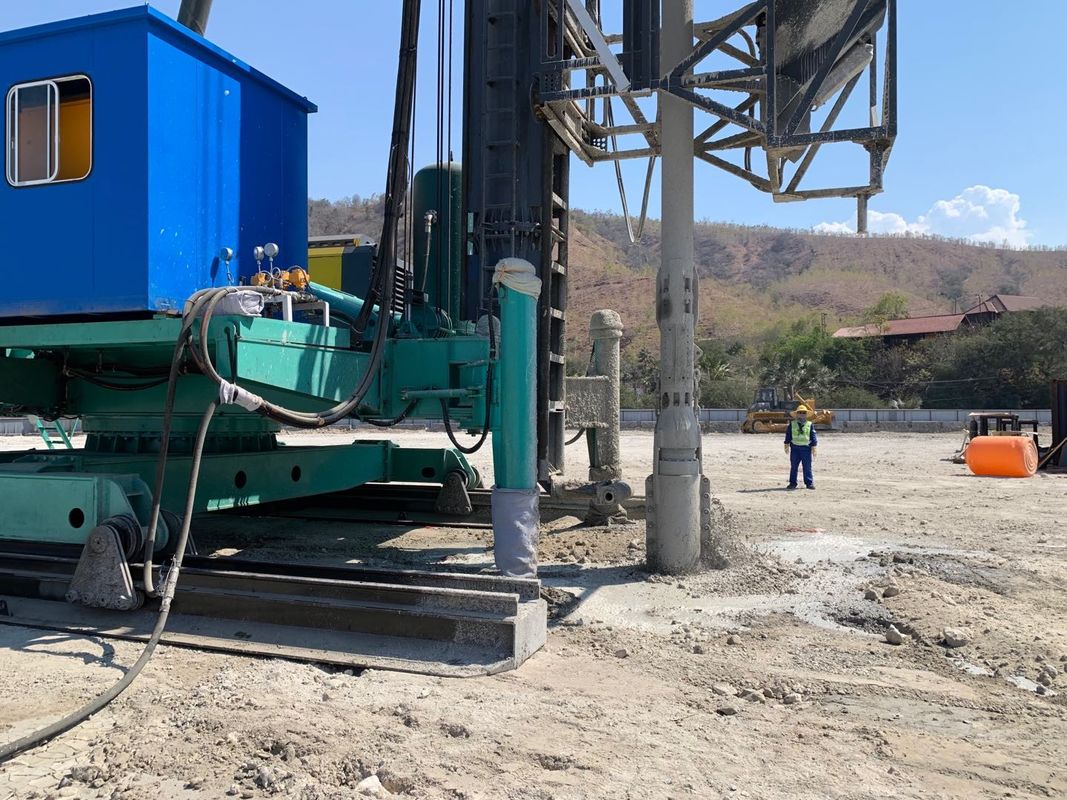

2- Quadro de pilha de caminhadas:

O quadro de base não só pode mover-se e girar 360 graus com o vibrador, mas também mover todo o equipamento de construção (compressor de ar, tanque de armazenamento de ar, gerador, gabinete de controle, etc.).) numa plataforma como um todo, de modo a realizar a empilhadeira de grande área por unidade e evitar o consumo de tempo de cada equipamento auxiliar de construção que se move com a pilha.Pode economizar tempo e custos e melhorar a eficiência da construção.

3Traçador com bocal:

A capacidade nominal do balde da coluna de elevação é de 1,2 m3, e a inclinação interna é maior do que o ângulo de repouso da pedra para garantir o enchimento do material sem problemas.A porta material controlada por cilindro de ar pode perceber a abertura sequencial da porta da coluna e chute de vazio.

É ligado à pista e desliza para cima e para baixo sob a ação de uma corda de aço de elevação auxiliar, tornando todo o processo de alimentação e transporte mais estável, conveniente e eficiente.

4Sistema de gestão automático de registo de dados de construção:

Pode realizar a função de controle remoto de vários equipamentos, tais como vibração de início e parada, configuração de parâmetros de qualidade de pilha, alimentação e válvulas.Vários parâmetros de construção, incluindo a quantidade de enchimento será registrado em tempo real para realizar o monitoramento de todo o processo, controlar o processo de construção e garantir uma construção precisa.

Eficiência de aplicação e construção

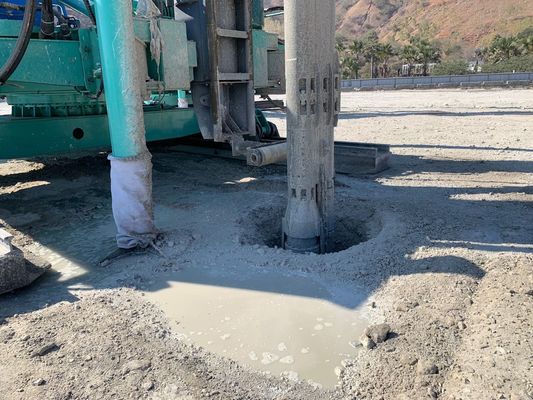

O produto foi aplicado com êxito na construção do terreno do projeto de construção da vibraflotasão de embalagem de fundo do novo terminal de contêineres em Tiba Bay, Timor-Leste.O número total de pilhas de cascalho é de cerca de 37000. O intervalo de profundidade da pilha é de 15 ~ 21 m, o tempo médio de perfuração é de 15 ~ 25 min, o tempo de criptografia é de 30 ~ 35 min, o tempo de trabalho de toda a pilha é de 50 ~ 70 min,e o valor máximo de penetração SPT é superior a 50 golpes.

Fabricante de sistemas vibroflot de alimentação inferior - Beijing Vibroflotation Engineering Machinery Co.,Ltd (BVEM)

1Dez anos de I&D no sistema de alimentação de fundo, primeiro conjunto completo de fornecedor de alimentação de fundo vibroflot que pode representar o nível avançado na China

2Chefe-editor do padrão de fabricação de vibroflot elétrico da China

3Investigador e desenvolvedor de controlo e gestão da qualidade de todo o processo de vibrafloração

4. China Projeto dos Três Gorges, Ponte Hong Kong-Zhuhai-Macau e dezenas de outros grandes projectos nacionais participantes e avanços técnicos
